- auch Skinplex genannt
- zentrale, drahtlose Kommunikation zu am Körper befestigten Sensoren, Variante des PAN
- Sensoren messen beispielsweise die Leitfähigkeit der menschlichen Haut
- Anwendung: Auslösung von Funktionen wie Schaltvorgänge, Alarm, Öffnungs-/Schließ- oder Schutzsysteme
- medizinischer Bereich, Hochleistungssport, Automobilbau
- Netz, welches durch Geräte wie PDA, Mobiltelefone, Piper mittels Bluetooth, USB oder IrDA aufgebaut wird.
- Geräte können untereinander oder mit einem anderen Netz in Verbindung stehen.
- Rechnernetz, dessen Größe jene von PANs übertrifft, jedoch klein als MANs, WANs und CANs
- lokale Netze: mehrere Rechner über kleine Entfernungen an einem bestimmten Ort vernetzt
- Technologien: Kabel, Glasfaser
- Standard: Ethernet
- Übertragung: twisted pair cable, Funk (drahtlose lokale Netze - Wireless LAN)
- Komponenten: Hubs, Router, Bridges, Switches
- Universitätsnetz, oft in MANs eingebunden
- Netze zwischen Universitäten
- Netz innerhalb von Behörden
- Breitbandnetz
-Technologie: Glasfaser (meist in Synchronous Digital Hierarchy)
- Struktur: meist ringförmig
- Verbindung zwischen wichtigsten Büros meherer Großstädte
- Beispiel: Datex-M der Telekom, DTAG
- Perspektive: Metro Ethernet
- Weitverkehrsnetz, auch Weitbereichsnetz , ist ein Rechnernetz, das sich über einen sehr großen geografischen Bereich erstreckt (Länder, Kontinente
- Vernetzung von LANs oder auch einzelnen Rechnern
- arbeitet auf der Bitübertragungsschicht und der Sicherungsschicht des OSI-Referenzmodells
- Technologien: u.a. (Plesiochrone Digitale Hierarchie, Synchrone Digitale Hierarchie, Asynchronous Transfer Mode, X.25)
- Netz, das über unbegrenzte geographische Entfernungen mehrere Wide Area Networks verbindet
- Beispiel: Netz der Filialen eines globalen Konzerns
- meist per Satellitenübertragung
- mitunter sind GANs abgeschottet
Informieren Sie sich auch hier
über die Netz-Topologien!
| Aufgabe a) Quiz 1 |

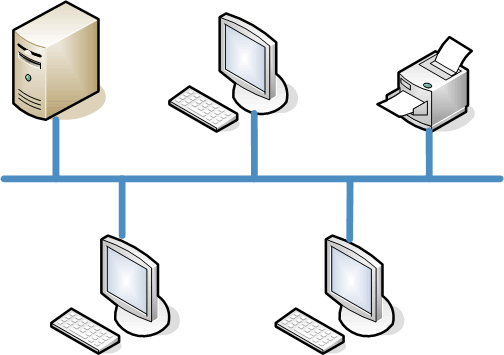

Bus-Topologie |

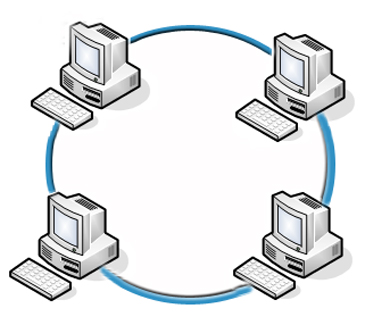

Ring-Topologie |
 |
 |
Stern-Topologie |

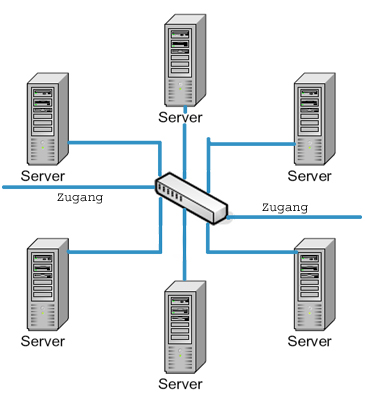

Cluster |
 |
 |
Baum-Topologie (hier unser Schulnetz) |
Vermascht-Topologie |
 |
 Alle Geräte sind miteinander verbunden - ein vollvermaschtes Netz. |
| Aufgabe b) Ordnen Sie die Strukturen in der Abbildung Baum-Topologie den Räumen an unserer Schule zu! Aufgabe c) Welche andere neben der hier gezeigten Topologie finden Sie an unserer Schule vor? Aufgabe d) Tragen Sie die Übertragungsmöglichkeiten zusammen (Wie können z. Bsp. zwei PC miteinander verbunden werden?) |
Client - reicht Aufträge an Server weiter
Terminal - Bedien- und Eingabekonsole (z. Bsp. in Hotels)
Aufgabe f) Fragen Sie den Hausmeister, wie viele Server an unserer Schule im Einsatz sind und wer sie administriert. Aufgabe i) Quiz |
Aufghabe j) Vervollständigen Sie die Tabelle im Heft! Infos zum Beispiel hier . Und hier die Lösung:  |
| Gerät | Funktion |
| Netzwerkkarte | |
| Repeater | |
| Hub | |
| Bridge | |
| Switch | |
| Router (britisch: ru:ter; US-amerikanisch: rauter) |
6. Schichtenmodell |
| Animationen des Schichtenmodells |
| Anwendungsschicht | HTTP, FTP, SMTP | - Dateinein- und ausgabe, |
|
| Darstellungsschicht | - transformiert Daten in geeignetes Format (codiert, decodiert, ver- und entschlüsselt, prüft Daten) | ||
| Sitzungsschicht | - organisiert Dialog zwischen Endsystemen, - Zugangskontrolle, - Zugangsberechtigungen, - Fehlerbehandlung, - steuert Datenaustausch |
||
| Transportschicht | TCP UDP SPX |
- verbindet anwendungs- mit transportorientierten Schichten, - organisiert Verbindungsaufbau, -freigabe und abbau, - segmentiert Daten / setzt sie zusammen - steuert Datenfluss, - stellt Unverfälschtheit der Daten sicher, - mitunter Multiplexing |
|
| Vermittlungsschicht | IGMP IP IPX |
- organisiert Zustellung der Datenpakete (Routing) , - steuert Kommunikation zwischen Endgeräten, - auch Netzwerkschicht genannt |
|
| Sicherungsschicht | Netzwerkkarte, Repeater, Switch | ISO 8326 | - auch Verbindungsschicht genannt - sorgt für reibungslose Übertragung der daten über physikalische Verbindung - erkennt und behebt Übertragungsfehler, - kontrolliert Datenfluss, erzeugt Datenrahmen (eigentl. Infos + Rahmeninfos), |
| Bitübertragungsschicht | - Übermittlung der Information - baut physik. Verbindung auf, - legt Übertragungsmedium, Steckverbindungen inkl. Belegung, Signalcodierung und -pegel fest, - wandelt Bitsequenzen in übertragbare Formate um - baut physikal. Verbindung ab |
| Aufgabe k) Zuordnungsaufgabe zum Schichtenmodell |
Erläuterung 1
Erläuterung 2
Lückentext
| Aufgabe l: Wovon hängt die Größe eines Datenpakets ab? Info |
| Aufgabe m: Was passiert, wenn ein Datenpaket wegen seiner Überlänge nicht als eine Einheit übertragbar ist? Info |
| Aufgabe n: "Es soll ein TCP-Paket mit einer Länge von 250 Byte über IP versandt werden." Laden Sie sich diese PDF-Datei herunter und arbeiten Sie sich den Text zur Fragmentierung eines TCP-Pakets auf den Seiten 7 und 8 (bis "...wird das Datagramm vernichtet. ..." durch. Rechnen Sie das Beispiel durch, wenn 270 Byte über IP versandt werden sollen. |
Mit TCP/IP werden Daten adressiert und transpotiert.
Dabei bedeutet TCP .................................................................
IP ....................................................................
Jeder Rechner, der am Internet teilnimmt, besitzt eine IP. Damit sind Internetaktivitäten auch nach Monaten noch konkreten Rechnern zuzuordnen.
Eine IP-Adresse (Version IPv4) besteht aus ............... Bytes, das sind ........... Bits.
Eine solche IP-Adresse (in Dezimalzahlen) ist zum Beispiel ........................................ (Orlatal-Gymnasium) ( www.wieistmeineip.de ).
Als Dualzahl lautet die IP-Adresse der Schule .............. .............. .............. .............. .
Bei dieser IP-Adresse ist .............. die Netzwerknummer (bezeichnet Netz) und
.............................. die Hostnummer (Nummer des am Internet angeschlossenen Rechners).
Bei Einwahl wird eine ............................... IP-Adresse vergeben, wodurch IP-Adressen gespart werden.
Die neue Version, IPv...., benutzt ........... Bit große Adressen.
Der eigene Rechner hat die Adresse .......................................
Auch Standleitungen haben eine feste IP-Nummer.
Das TCP sorgt dafür, dass die Datenpakete in der richtigen Reihenfolge ankommen. Jedes Paket erhält eine Sequenznummer.
