Mittels entsprechend belegter Steuereingänge wird aus einer Menge von Eingängen einer ausgewählt und auf den Ausgang durchgeschaltet. Im Unterricht wurde dies am Beispiel eines komplexen Bauteils, eines Microprozessors, erklärt, dessen Module miteinander Daten austauschen.
Für die umgekehrte (also inverse) Richtung erledigt dies der Demultiplexer.
für den Hefter

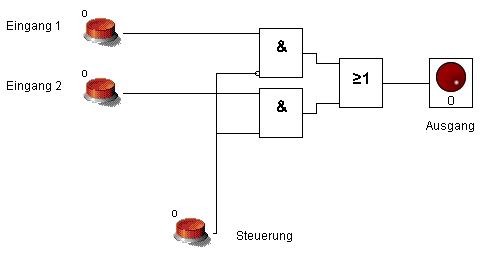

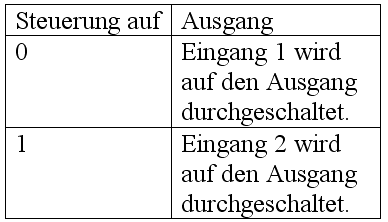

| a) Bauen Sie den 2 : 1 Multiplexer nach und überprüfen Sie, mit welcher Stellung des Steuerschalters Eingang 1 auf den Ausgang gegeben wird: mit 0 oder mit 1? Lösung |

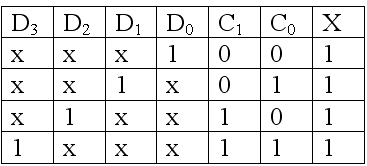

b) Erstellen Sie eine Wahrheitstabelle für den 4 zu 1-Multiplexer in diesem Applet  (Natürlich erst Multiplexer auswählen ;-))Sie können auch mit dem 4 zu 1 - Multiplexer in diesem Applet vergleichen. Bauen Sie die Schaltung in einem Digitalsimulator. Lösung |
optischer Multiplexer
Multiplexer für Gase und Flüssigkeiten
Video (6. Stunde)
